Dirsek, tee, redüksiyon ve bağlantı parçalarında ölçü, kalite ve standart uyumunu öğrenin. Paslanmaz fittings siparişini eksiksiz hazırlayın.
Bağlantı parçasını hat üzerindeki görevle tanımlayın

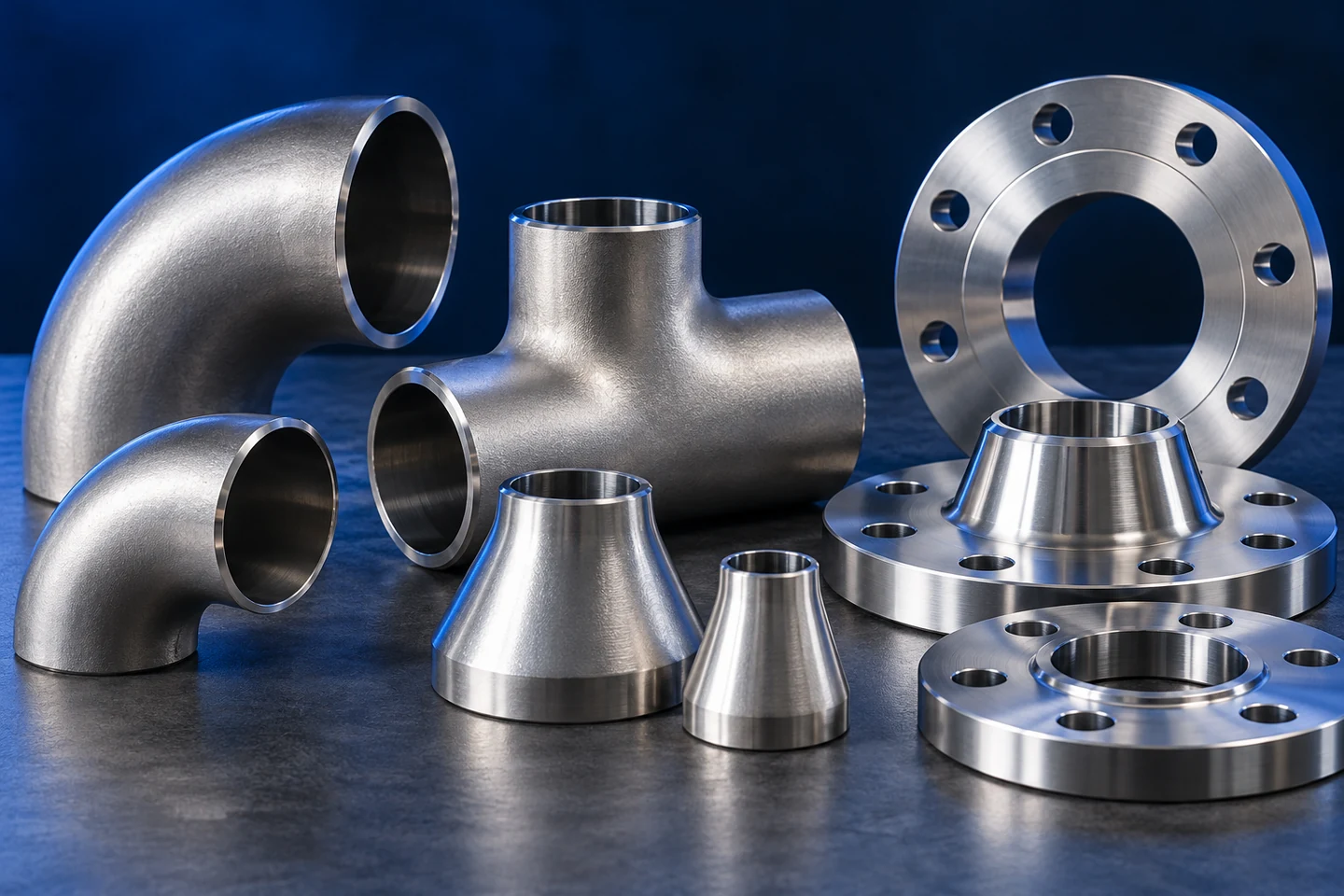

Dirsek, tee ve redüksiyon gibi fittings türleri farklı görevler üstlenir. Yön değişimi, hat ayrımı veya çap geçişi talebi gerçek yerleşime göre açıklanmalıdır. Parçanın adı tek başına açı, bütün bağlantı ölçüleri ve uç biçimini belirtmez. Bir hat listesi veya çizim talebin daha anlaşılır hazırlanmasına yardımcı olur.
Aynı nominal çapta görünen iki parça, farklı standarda veya et kalınlığına sahip olabilir. Mevcut borunun bilgileriyle birlikte seçim yapılmalıdır. Montaj ve bakım erişimi de düşünülür. Ürün, yalnızca tek başına değil, bağlanacağı boru ve diğer elemanlarla birlikte değerlendirilen bir bileşendir.
Her bağlantı ağzının ölçüsünü kontrol edin
Tee için ana hat ve branş; redüksiyon için giriş ve çıkış; dirsek için çap ve açı ayrı yazılır. Nominal ad ile gerçek dış çap farklı olabilir. Et kalınlığı veya ilgili sınıf bilgisi belirtilir. Bir ölçünün doğru olması, bütün ağızların doğru olduğu anlamına gelmez.
Mevcut hatta değişim yapılırken eski ürünün standardı ve gerçek ölçüleri kontrol edilir. Eksantrik ve konsantrik geçişler aynı yerleşim sonucunu oluşturmaz. Drenaj ve montaj ihtiyaçları tasarım kapsamında değerlendirilir. Ayrıntılı bir parça listesi, sahadaki uyumsuzlukların teklif aşamasında fark edilmesini sağlar.
Bağlantı düzeninin standardını belirtin
Dişli, kaynaklı ve flanşlı ürünler farklı teknik ayrıntılar gerektirir. Diş standardı ve sızdırmazlık yöntemi; kaynakta uç hazırlığı; flanşta delik düzeni ve sınıf gibi bilgiler önem taşır. Benzer görünüm, bağlantı uyumunu kanıtlamaz. Talep edilen standardın kapsamı kontrol edilir.
Conta ve bağlantı elemanları da hat koşullarıyla uyumlu olmalıdır. Bir fittings değişimi, başka parçaların da yeniden değerlendirilmesini gerektirebilir. Teknik listede bağlantı türlerinin karıştırılmaması önemlidir. Eksik bilgiyi montajda çözmeye çalışmak yerine sipariş öncesinde netleştirmek daha düzenli bir süreç oluşturur.
Kalite ve basınç uygunluğunu ayrı ele alın
304 veya 316 kalite adı malzeme seçiminin bir parçasıdır; basınç sınıfını tek başına belirtmez. Akışkan, sıcaklık, et kalınlığı, ürün standardı ve tasarım kuralları birlikte değerlendirilir. Her kimyasal ortama uygunluk için aynı kalite yeterli kabul edilmemelidir. Gerçek çalışma koşulları açıklanmalıdır.
Kaynaklı kullanımda üretim prosedürü ve son kontrol önemlidir. Temiz proses uygulamalarında iç yüzey, birleşim ve drenaj ayrıca değerlendirilir. Dış parlaklık, özel hijyenik gereksinimin karşılandığını göstermez. Gerekli muayene ve belge kapsamı teklif talebinde yer almalıdır.
Parça listesini tek bir teknik kapsamda hazırlayın
Her kalem için tür, ölçüler, kalite, standart ve adet yazılır. Ek test veya sertifika talebi varsa ilgili satıra veya ortak şartnameye eklenir. Farklı kalemlerde farklı bağlantı düzenleri bulunuyorsa açıkça ayrılır. Listeyle çizim arasındaki tanımların aynı olduğu kontrol edilir.
Teklifte sunulan alternatifler satır bazında değerlendirilir. Bir ölçünün hazır olması, diğer kombinasyonların da stokta bulunduğu anlamına gelmez. Teslim süresi ve özel ürün kapsamı doğrulanır. Böylece bütün hattın ihtiyaçları tek bir belirsiz fittings talebi yerine somut bir ürün listesine dönüşür.
Teslim ve montaj öncesi kontrolü planlayın
Ürün işaretleri, uçlar, yüzey ve ölçüler siparişle karşılaştırılır. Sertifika istenmişse gerçek partiyle ilişkisi doğrulanır. Farklı kaliteler ayrı tanımlanır. Montaja kadar uç ve yüzey koruması sürdürülür. Depolama koşulları, başlangıçtaki ürün uygunluğunu korumaya yardımcı olur.
Sahada bir ölçü veya bağlantı farkı görüldüğünde rastgele uyarlama yerine teknik değerlendirme yapılmalıdır. Değişiklik hat tasarımını etkileyebilir. Fittings seçiminin amacı, doğru ürünü almakla birlikte bütün bağlantıların bir arada uyumlu çalışmasını sağlamaktır. Bu uyum, kalite, ölçü ve bağlantı standardının birlikte kontrol edilmesine dayanır.
Hat listesini tamamlamak için örnek alanlar
Her fittings kaleminde ürün türü, bütün ağızların ölçüsü, et kalınlığı veya ilgili sınıf, kalite ve standart yazılabilir. Bağlantı türü ve adet eklenir. Özel iç yüzey, muayene veya sertifika talebi açıklanır. Liste, hat çizimiyle aynı tanımları kullanmalıdır.
Alternatif ürünler ayrı satır veya açıklamayla işaretlenir. Boru ve diğer bağlantı elemanlarıyla uyum kontrol edilir. Teslimde ölçü ve ürün kimliği bu listeden doğrulanabilir. İyi hazırlanmış bir hat listesi, sahada parça adını tahmin etmeyi azaltır ve tedarik edilen ürünün bağlantı noktasındaki gerçek görevini daha anlaşılır hale getirir.
Sık sorulan sorular
316 fittings aynı basınç sınıfında mıdır?
Kalite adı basınç sınıfını belirlemez. Ürün biçimi, et kalınlığı, standart ve çalışma sıcaklığı tasarım gereksinimleriyle birlikte değerlendirilir.
Aynı çap yazan iki dişli parça kesin uyumlu mu?
Diş standardı ve gerçek bağlantı ayrıntıları kontrol edilmelidir. Benzer ad veya görünüm, uyumu kesin olarak göstermez.
